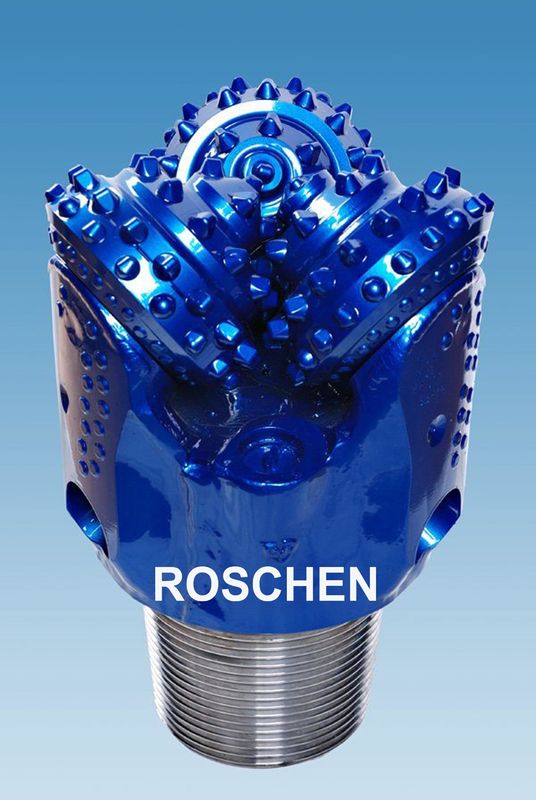

Mũi khoan con lăn Tricone 6 inch với Vòng bi con lăn kín để khoan khai thác
Discripitons:
Mũi khoan nút vẫn là một công cụ khai thác và khoan được sử dụng trong việc khoan đá cứng mặc dù mũi khoan PDC đã chiếm hơn một nửa thị phần trong tổng số cảnh được khoan.
Mặc dù bit PDC rất phổ biến, các bit tricone không dễ dàng bị gạt sang một bên.
Ví dụ, các mũi khoan PDC hiện không khoan sỏi, đá dolomit và đá vôi cứng rất tốt, nếu có.Có vẻ như nhu cầu về tricones sẽ tiếp tục trong một thời gian.
Kể từ khi máy xới quan trọng ở Spindletop và phát minh ra bit hình nón của Howard Hughes, Sr., nón con lăn đã đóng một vai trò quan trọng trong khai thác và khoan.
Hình nón con lăn có hình nón quay có chứa các miếng chèn cacbua vonfram.Tricone, hoặc ba bit hình nón, là phổ biến nhất;tuy nhiên, hai bit hình nón và một bit hình nón cũng được sản xuất nhưng không được sử dụng thường xuyên.
THIẾT KẾ CHÈN TUNGSTEN CARBIDE
Các bộ phận chèn bit của nút được chia thành hai loại: đục và hình nón.
Nút bấm kiểu đục lỗ
Trong khi đó, bạn sẽ không gặp khó khăn.
Chèn đục có tính năng tích cực hơn hình nón và một số thiết kế sử dụng kết hợp cả hai.
Chèn bit nút có hình nón
Các miếng chèn hình nón có hình dạng vòm hơn và được sử dụng để mài các hệ thống chịu mài mòn và cường độ nén cao hơn.
Các miếng chèn cacbua vonfram được sản xuất riêng lẻ và sau đó ép vừa khít vào các lỗ khoan trước trên hình nón của bit.
Mặc dù hạt chèn cacbua vonfram là trụ cột chính của hình nón con lăn, máy cắt pdc và việc sử dụng chúng trong các bit pdc đang nhanh chóng thay thế chúng.
LƯU THÔNG FLUID
Tất cả các mũi khoan đá đều yêu cầu một số loại lưu thông chất lỏng.Chất lỏng khoan có thể bao gồm nước hoặc dầu, không khí hoặc bọt.
Sự lưu thông của dung dịch khoan phục vụ một số mục đích:
* Dọn sạch các cành giâm để có thể khoan các hình thành địa chất mới
* Ổn định thành lỗ khoan
* Làm sạch và làm mát một chút
| TRICONE KHOAN BITS - KÍCH THƯỚC KẾT NỐI TIÊU CHUẨN * | |
| KÍCH THƯỚC | KẾT NỐI PIN TIÊU CHUẨN |
| 2 1/2 "đến 2 3/4" bao gồm | A - AW Rod |
| 2 7/8 "đến 3 3/8" bao gồm | Thanh N4 |
| 3 1/2 "đến 4 1/2" | 2 3/8 "API |
| 4 5/8 "đến 5" bao gồm | 2 7/8 "API |
| Bao gồm 5 1/8 "đến 7 3/8" | API 3 1/2 " |
| Bao gồm 7 1/2 "đến 9 3/8" | API 4 1/2 " |
| 9 1/2 "đến 14 3/8" | 6 5/8 "API |
| 14 1/2 "đến 18 1/2" | 6 5/8 "API hoặc 7 5/8" API |
| 18 5/8 "đến 26" bao gồm | 7 5/8 "API hoặc 8 5/8" API |
| 27 "và lớn hơn | 8 5/8 "API |
| * Các bit tam giác có sẵn với các kích thước kết nối thay thế theo yêu cầu. | |
CÁC LOẠI VÒNG BI:
Có ba loại vòng bi chính được tìm thấy trong tricones.Họ đang:
Ổ lăn hoặc ổ trục hở.Loại ổ trục này thường được sử dụng trong các ứng dụng gia công giếng, khoan dầu khí nông, giếng nước và các ứng dụng khai thác mỏ.Atlas Copco và Focus Rock Bit sản xuất một trong những sản phẩm tốt nhất trên thị trường hiện nay.Loại ổ trục này cho phép các nón quay tự do.Bản thân ổ trục bao gồm một dãy ổ bi và một dãy ổ lăn.Các ổ trục này được làm mát bằng dung dịch khoan đang sử dụng.Một ổ lăn có thể được sửa chữa cho đến khi vòng quay bên trong hình nón bị mòn quá nặng.
Các mũi khoan hở có thể dễ dàng phân biệt bằng mã IADC của nó với số cuối cùng là 1, 2 hoặc 3. Một là ổ trục hở không có bảo vệ trục, hai là không có bảo vệ trục và thích hợp cho khoan không khí, và ba là có bảo vệ trục.
Vòng bi con lăn kín Loại vòng bi này về cơ bản giống như vòng bi hở ngoại trừ có một vòng đệm xung quanh vòng bi để bảo vệ khỏi vết cắt và mảnh vỡ.
Các mũi khoan ổ lăn kín được sử dụng trong khai thác mỏ, khoan khí tự nhiên, địa nhiệt và một số thăm dò mỏ dầu.Một khi con dấu bị mòn và không còn tốt, mũi khoan vẫn còn một số tuổi thọ và sẽ hoạt động giống như một mũi khoan ổ lăn.
Các bit ổ lăn kín có thể dễ dàng phân biệt thông qua Phân loại Tricones của IADC vì số cuối cùng sẽ là 4 hoặc 5. Bốn là ổ lăn kín không có bảo vệ trục, năm là có bảo vệ trục.
Vòng bi ma sát hoặc vòng bi kín Đây là loại vòng bi được sử dụng phổ biến nhất cho giếng khoan dầu khí và khí đốt tự nhiên.Mặc dù chi phí nói chung cao hơn, nhưng loại vòng bi này có thể chịu được nhiều sự lạm dụng nhất.Các ổ lăn bên trong hình nón được thay thế bằng một ống lót nổi.Vòng bi cũng được bôi trơn bằng mỡ và làm kín khỏi các mảnh vụn bên ngoài.
Các mũi khoan mang ma sát thường được sử dụng trong các ứng dụng khoan định hướng.
Các bit mang tạp chí có thể dễ dàng phân biệt bởi Hệ thống phân loại IADC của Tricones.Số IADC cuối cùng sẽ là số 6 hoặc số 7. Sáu là bạc đạn được niêm phong không có bảo vệ cùm và bảy là có bảo vệ cùm.
NÚT BITS VS.PDC
Ưu điểm
* Chi phí - Đầu tư ban đầu rẻ hơn
* Thiệt hại do va đập ít hơn - Tác động ít làm hỏng cấu trúc cắt hơn
* Tốt hơn trong các thành tạo Đá cứng - Tác động đứt gãy của một bit nút tốt hơn trong các thành tạo đá không đồng nhất.
* Kiểm soát nhiều hơn trên bit - Trong các ứng dụng khoan định hướng, một nút bấm dễ điều khiển hơn cung cấp mô-men xoắn thấp hơn, tính linh hoạt cao hơn trên WOB và bề mặt dao ổn định hơn.
* Thiết kế các rãnh nút Nhiều năm kinh nghiệm đã mang lại cho các nhà sản xuất vị trí dẫn đầu trong việc thiết kế các mấu nút cho các hình dạng mài mòn và khó.
*** Lưu ý: Các mũi khoan nút thường được sử dụng để khoan định hướng vì chúng có thể bảo quản được.Tuy nhiên, công nghệ mới đã khiến bit pdc không hoạt động.
Tại sao?
Sự nhấn mạnh đặc biệt đã được đặt vào máy cắt pdc và các khía cạnh thiết kế của bit pdc.
Nhược điểm
* Mất hình nón - Vì hình nón có các bộ phận chuyển động, nên luôn có nguy cơ mất hình nón trong lỗ.
* ROP thấp hơn - Hành động cắt bit PDC hiệu quả hơn, dẫn đến ROP cao hơn.
* Chi phí trên mỗi foot cao hơn - ROP thấp hơn dẫn đến giá mỗi foot cao hơn.Các bit PDC có thể được sửa chữa và chạy nhiều lần, tricones thì không.
* Tuổi thọ mũi khoan thấp hơn - Mũi khoan tam giác sẽ cần được thay thế thường xuyên hơn so với mũi khoan PDC.
